Новая линейка продукции IEK® – оборудование для климат-контроля в электротехнических шкафах

20.03.2019

Компания IEK Украина выводит на рынок новую линейку продукции IEK® — оборудование для организации климат-контроля в электротехнических шкафах:

Обогреватели на DIN-рейку IEK®

Обогреватели на DIN-рейку IEK®

Обогреватели на DIN-рейку IEK® используются для нагрева воздуха внутри электротехнических шкафов, работающих при низкой температуре окружающей среды. Обогреватели создают конвекционный или принудительный (обогреватели с вентилятором) воздушный поток, который защищает электрические компоненты от образования конденсата и замерзания при перепадах температуры, а также от коррозии металлических элементов активного оборудования.

Преимущества обогревателей на DIN-рейку IEK®:

  • Обогреватели имеют функцию саморегулирования, что позволяет избежать перегрева и сохранить пожаробезопасность.
  • Корпус обогревателей выполнен из анодированного алюминиевого профиля.
  • Специальные пружинные зажимы делают установку обогревателей максимально простой и быстрой.
  • Увеличенная площадь поверхности обогревателя улучшает теплообмен и позволяет значительно экономить затрачиваемую электроэнергию.
  • Дополнительный осевой вентилятор увеличивает скорость распределения теплого воздуха внутри шкафа.
  • Двойная защитная изоляция корпуса обогревателей снижает температуру их поверхности до 80 °C.

Таблица 1. Технические характеристики богревателей на DIN-рейку IEK®

Наименование параметра

Значение/Характеристика

Калорифер

алюминиевый сплав

Покрытие

анодированное

Пластик

полиамид 66 UL94 V0 (не поддерживает горение)

Цвет корпуса

черный (конвекционные), серебро (с вентилятором)

Нагревательный элемент

позистор (РТС) с саморегулированием (ограничивающий температуру) IP20

Степень защиты

IP20

Класс защиты

I (защитное заземление) — конвекционные,

II (с защитной изоляцией) — с вентилятором

Рабочее напряжение, В

AC/DC 120-240* (конвек.), AC 230 (с вентилятором)

Температура хранения и эксплуатации, °С

От −60 до +75

Влажность при эксплуатации/хранении

макс. 90% (без образования конденсата)

Момент затяжки винтовых

зажимов, Н*М

0,8

Сечение подключаемого

проводника, мм2

0,5-1,5 многожильный провод (с наконечником);

0,5-2,5 жесткий провод

Срок службы, не менее

5 лет

* - При работе от напряжения ниже АС/DС 140 В мощность нагрева уменьшается на 10%.


Вентиляторы с фильтром IEK®

Вентиляторы с фильтром IEK®

Вентиляторы с фильтром IEK® применяются для воздушного охлаждения активного оборудования внутри электротехнических шкафов. Создаваемый воздушный поток защищает электрические компоненты от перегрева, обеспечивая стабильную работу электрооборудования.

Вместе с вентилятором устанавливается фильтр c защитным кожухом, который обеспечивает циркуляцию воздушного потока. Фильтры c защитным кожухом предотвращают проникновение пыли и влаги внутрь электротехнических шкафов, позволяют обеспечить степень защиты не ниже IP54. Обладают высокой стойкостью к атмосферным и температурным воздействиям, а также УФ-излучению. Благодаря прогрессивной конструкции фильтры отличаются оптимальной пропускной способностью с сохранением простоты обслуживания и монтажа.

Преимущества вентиляторов с фильтром IEK®:

  • Защитная решетка вентилятора препятствует попаданию внутрь вертикально падающих капель воды и пыли, максимально снижая загрязнение фильтрующего материала.
  • Оптимальная пропускная способность фильтрующего материала.
  • Замена фильтрующего материала происходит без использования инструментов.
  • Конструкция вентилятора предусматривает возможность его переворота для смены направления подачи охлаждающего воздуха.

Таблица 2. Технические характеристики вентиляторов с фильтром IEK®

Наименование параметра

Значение/Характеристика

Вид монтажа

встраиваемый

Материал корпуса вентилятора

Алюминий

Материал фильтра

АБС-пластик UL94 V0

(не поддерживающий горение)

Рабочее напряжение

AC 230 В (50Гц)

Степень защиты

IP55*

Класс фильтра

по ГОСТ 12.2.007.0

G4

Класс защиты

I (защитный провод)

Степень фильтрации

94%

Температура эксплуатации

От −10 до +70 °С

Температура хранения

От −40 до +70 °С

Влажность при эксплуатации/

хранении

макс.90%

(без образования конденсата)

Цвет корпуса

Серый RAL 7035

Срок службы, не менее

50 000 часов при +25 °С

Климатическое исполнение

У2.1

Сечение подключаемого проводника, мм2

0,5-1,5 многожильный провод (с наконечником);

0,5-2,5 жесткий провод

* Степень защиты обеспечивается после установки вентилятора с фильтром в электротехнический или телекоммуникационный шкаф.

Габаритные и установочные размеры вентиляторов приведены на рисунке 1.

Габаритные и установочные размеры вентиляторов

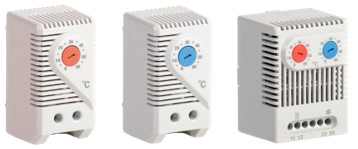

Устройства контроля для обогревателей и вентиляторов IEK®

  • Термостаты NO и NC.
  • Сдвоенный термостат NO+NC.
Устройства контроля для обогревателей и вентиляторов IEK®

Термостаты NO и NC IEK® предназначены для управления вентиляторами и нагревателями. При установке в паре с обогревателем (NC) или вентилятором (NO) используются для поддержания заданной температуры внутри электротехнических шкафов и организации стабильной работы установленного активного оборудования. Термостаты также служат для включения сигнальных датчиков при превышении или понижении предельной температуры.

Сдвоенный термостат NO+NC IEK® применяется в независимых цепях управления для одновременного регулирования работы обогревателя и вентилятора, когда необходимо обеспечить раздельно настраиваемые температуры включения/выключения.

Термостаты устанавливаются на DIN-рейку. Благодаря своей конструкции удобны в установке и эксплуатации. Обладают традиционным для продукции IEK® высоким качеством и надежностью.

Преимущества термостатов NO и NC IEK®:

  • Широкий диапазон регулировки температуры при низкой погрешности.
  • Простота установки и настройки.
  • Высокая коммутационная способность.
  • Значительный ресурс работы (более 100 000 циклов).
  • Степень защиты: не ниже IP20.

Таблица 3. Технические характеристики термостатов NO и NC IEK®

Наименование параметра

Значение/Характеристика

Вид монтажа

на DIN-рейку

Чувствительный элемент

термостата

термобиметаллическая пластина

Тип контакта

Щелчковый

Материал корпуса

Полиамид 66 UL94 V0

(не поддерживающий горение)

Цвет корпуса

Серый RAL 7035

Рабочее напряжение, В

AC 230 В (50Гц)

Класс защиты

II

Момент затяжки зажимов, Н*м

0,5

Температура хранения/эксплуатации, °С

От −60 до +60 °С

Влажность при хранении/эксплуатации

макс.90%

(без образования конденсата)

Срок службы, не менее

100 000 часов

Климатическое исполнение

У2.1

Степень защиты

IP20

Сечение подключаемого проводника, мм2

0,5-1,5 многожильный провод

(с наконечником);

0,5-2,5 жесткий провод
